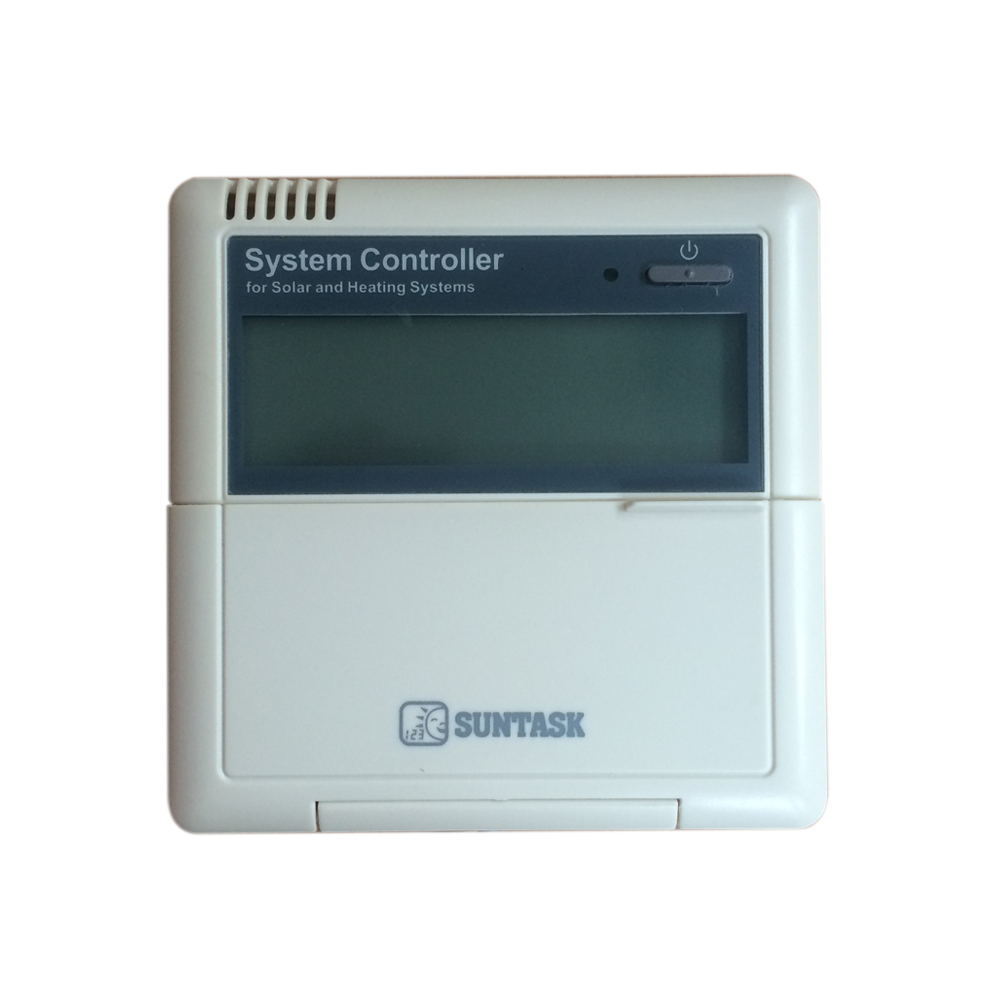

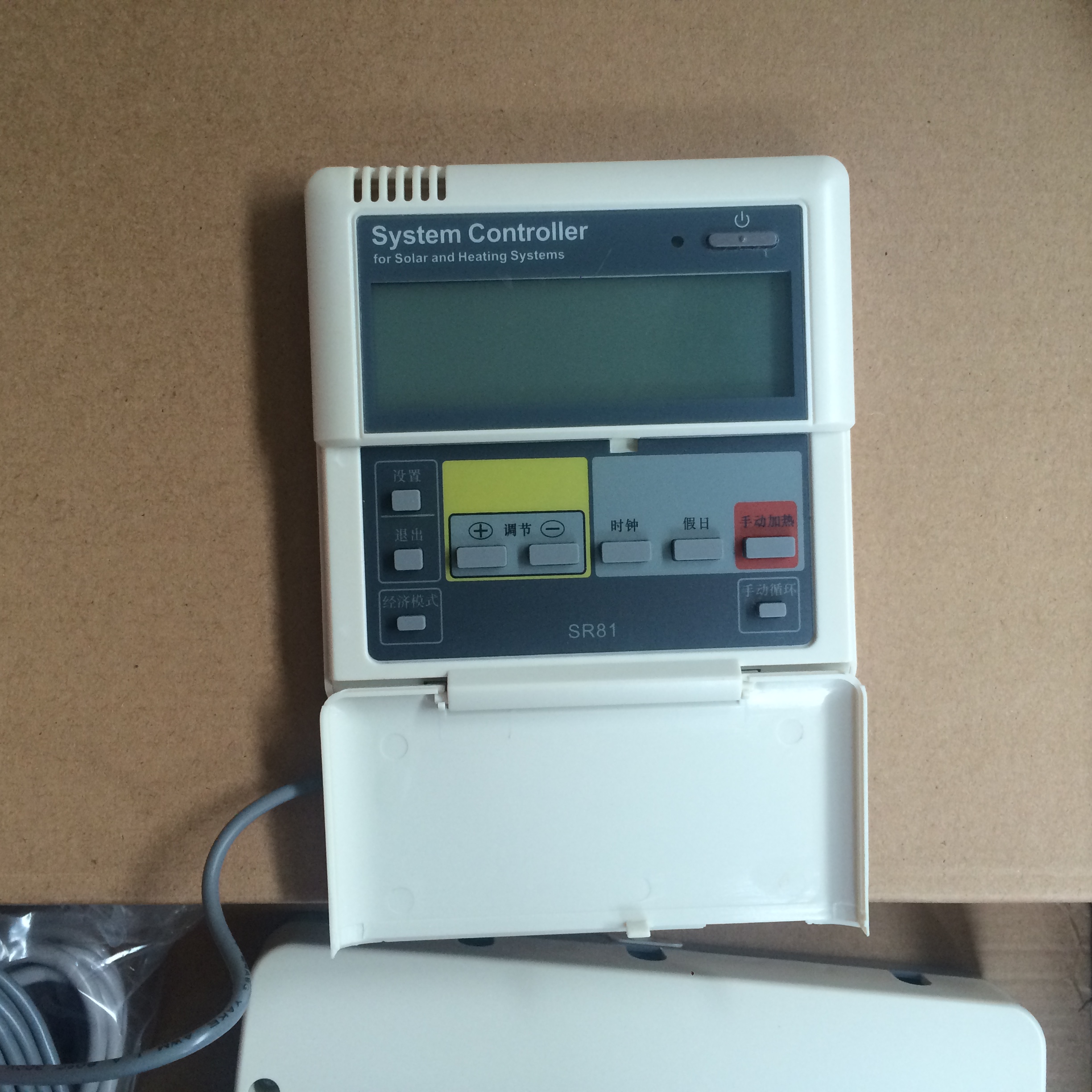

SR81系列太陽能熱水器微電腦全自動控制器，應用最新NEC高性能單片機開發而成，實現了智能控制；所有器件采用工業級標準，能在寒冷、高溫、潮濕環境運行自如，同時使用了晶振定時控制，定時控制精確。本控制器LCD液晶顯示、外觀美觀、性能穩定可靠、安裝方便，成為太陽能熱水器最理想的配套產品。

主要功能：

1.LCD顯示
2.時鐘/星期顯示
3.循環泵溫差調節
4.THET定時加熱
5.EM集熱器限定溫度（集熱器緊急關閉）
6.CMX集熱器溫度最大值（集熱器冷卻功能）
7.CMN集熱器低溫保護
8.CFR集熱器防凍保護
9.SMX水箱溫度最大值
10.REC水箱再冷卻功能
11.C_F攝氏度與華氏度的轉換
12.DVWG殺菌功能
13.CIRC用水端循環泵溫度控制
14.BYPR高溫旁通功能（水箱自動調溫）
15.HND手動功能
16.PASS密碼設置
17.LOAD恢復出廠設置
18.斷電記憶功能

循環流量顯示功能（需購買安裝流量計）

循環泵防干燒功能

主要技術參數：

1.顯示器外形尺寸：120mm*120mm*18mm
2.使用電源：AC220V±10% 功耗：＜4W
3.測溫精度：±2℃
4.集熱器測溫范圍：-10～220℃
5.水箱或管路測溫范圍：0～110℃
6.可控循環泵3個：≤ 600W
7.可控電加熱1個：≤ 1500W

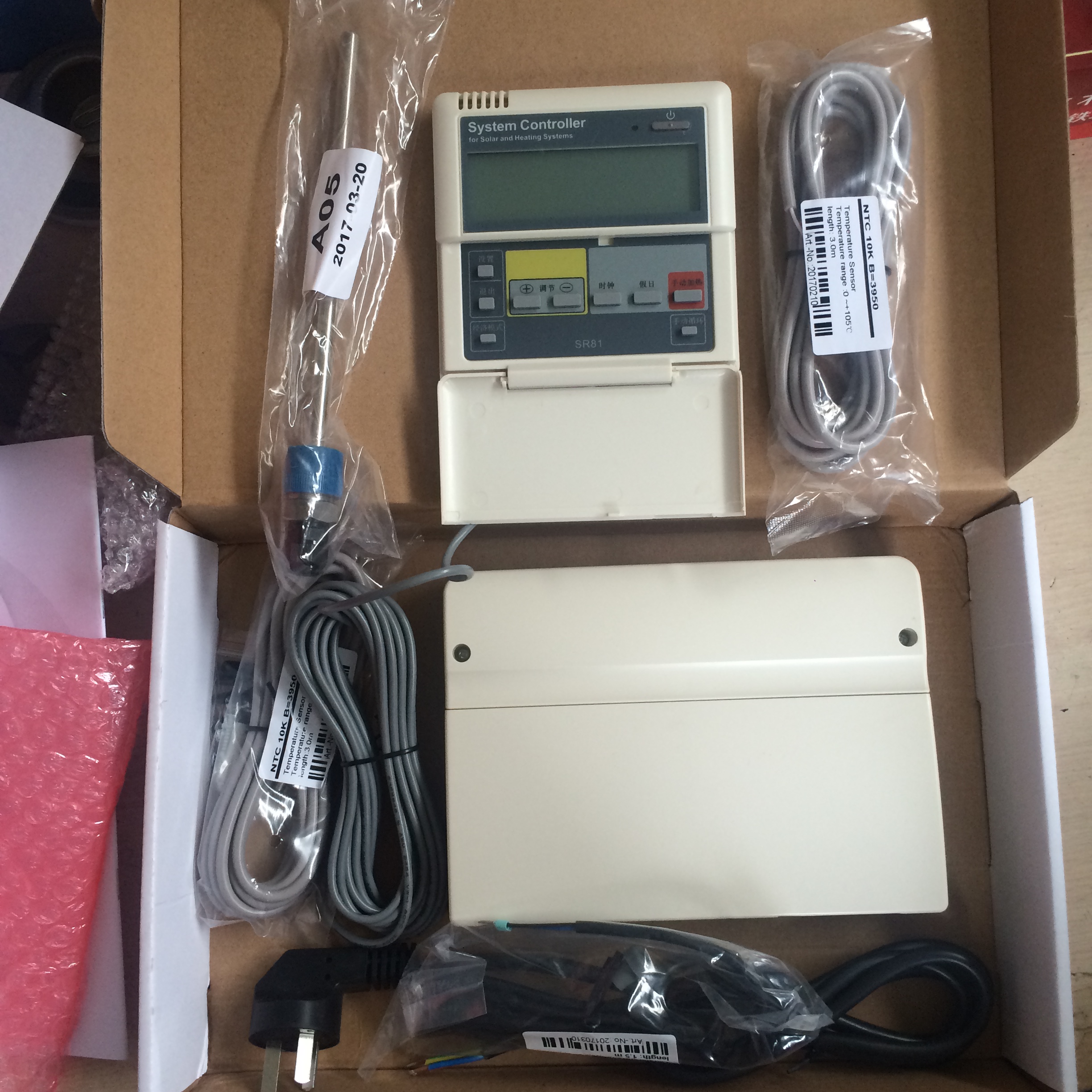

8.輸入信號：集熱器1個配PT1000 感溫頭≤500℃（ 硅膠線≤280℃）
水箱或管路2個配NTC10K，B=3950感溫頭≤135℃（PVC線≤105℃）
9.輸出信號：3個控制循環泵（或三通電磁閥）1個控制輔助電加熱
10.使用環境溫度：-10～50℃
11.防水等級：IP40
